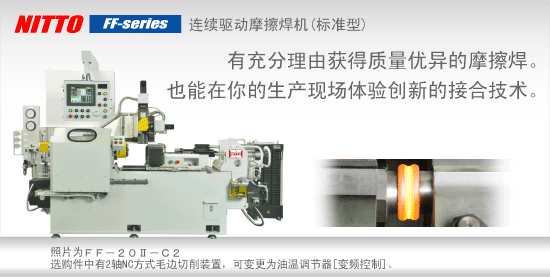

構造
 |
| |
|
|
|
|
設備臺座
 |
|
主軸
|
|
滑動工作臺
|
 |
為了承受高推力，提高壓接精度，采用了強韌的鋼板焊接構造。耐久性能良好，保證了摩擦焊工藝過程的加工質量。 |
|
 |
軸承采用了獨特的設計，能承受高速旋轉和高推力，耐久性能出眾。鑄鐵材質的主軸箱固定在主體臺座上，確保了耐久性。（頭部移動型等特殊機種除外） |
|
 |
與主軸箱相比，重量較輕的水平鉗式夾板裝在工作臺上，減少了滑動阻力，實現了設備的長壽命化。滑軌采用直線導軌，可將滑動阻力降至最低。 |
 |
|
|
|
|
|
|
|
盤形制動器
|
|
主軸驅動系統
|
|
滑動工作臺位置檢出
|
 |
為保證尺寸精度的穩定性，采用了制動精度高的液壓盤形制動器。為獲取高制動力，一張制動片上配有兩個制動鉗。設計了更換制動片更加容易的構造。 |
|
 |
主軸的驅動采用可變式電動馬達，通過強力皮帶直接傳遞。通過變頻控制可以任意設定主軸的轉速。 |
|
 |
采用高精度的磁性標尺。能進行高精度檢出，同時可利用數值輸入方便地加以設定，所以不需要進行繁瑣的調整。屬于非接觸標尺，無需維護。 |
|
|
|
|
|
|
|
|
卡盤裝置
|
|
夾板裝置
|
|
油壓的控制
|
 |
可以根據工件的形狀等，選擇3爪強力卡盤或彈簧夾頭來夾持旋轉側的素材。我們可按照工件為用戶設計專用卡爪 |
|
 |
固定側的素材利用工作臺上的兩開閉自動求芯的油壓水平鉗式夾板進行夾持。構造獨特，可獲得高精度、穩定的夾持狀態。
|
|
 |
在摩擦焊接中，推力的控制會直接影響到接合質量。我們采用獨特的程序對電磁比例閥進行控制，能夠獲得高精度的接合效果。 |
|
|
|
|
|
|
|
|

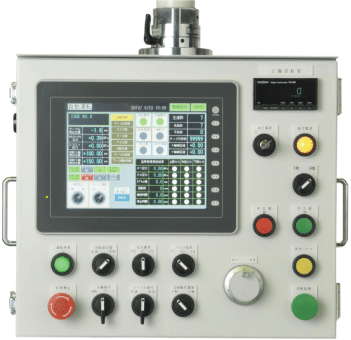

儀表進行集中配置，認讀性良好
|
|
前面滑動門
|
|
|
 |
各種壓力表集中配置，能確保良好的認讀性。 |
|
 |
能抑制切粉的飛散，確保作業者的安全。 |
|
|
|
|
|
|
|
|
|
|
|
操作性 |
|
輸入支援
|
| |
|
 |
壓接條件數據的登錄和調用功能 |
--------------- |
最多可收藏100件。 |
|
|
滑動工作臺位置的數值設定 |
--------------- |
為了進行正確的位置檢出，采用了高精度的非接觸磁性標尺，也能確保維護性。 |
|
|
推力自動計算功能 |
--------------- |
只要輸入接合外徑、內徑和壓力，推力即可自動計算，進行設定。 |
|
|
主軸圓周速度自動計算功能 |
--------------- |
只要輸入接合外徑、內徑和主軸轉速，圓周速度即可自動計算，進行設定。 |
|
|
|
|
質量確認
|
對會影響接合質量的各種因素，能夠檢出每個工藝過程的執行值，比較上下限管理值，進行良否判定。能夠將檢出結果的履歷數據反饋到外部UBS存儲器中。
|
|
|
摩擦時間 |
|
主軸轉速 |
|
|
摩擦壓力 (P1) |
|
制動時間 |
|
|
加壓壓力 (P2) |
|
素材長度 |
|
|
全加壓量 |
|
完成長度 |
|
|
|
|
|
方便性
|
| |
|
|
推力 高-低 切換功能 |
------------------- |
低推力控制區域比以往擴大了約5％。 |
|
|
自動暖機運轉功能 |
------------------- |
通過自動程序進行主軸暖機和滑動工作臺往復暖機。 |
|
|
泵節能運轉功能 |
------------------- |
在處于一定時間停止運轉的狀態下，泵會暫時停止運轉，節省電力。 |
|
|
|
|
|
|
|
|
|
|
維護性
|
|
